Пресеттеры для преднастройки инструмента вне станка

Основание и колонна из термостабилизированной стали, направляющие по осям X и Z, шпиндель для зажима инструмента, оптика с подсветкой, монитор и компьютер с программным обеспечением. В базовых моделях оси перемещаются вручную, в старших добавляется моторизация и автоматическое определение кромки.

Тип зажима инструмента влияет на точность: механический держатель проще и дешевле, пневматический имитирует зажим в шпинделе станка и даёт более близкий к реальности результат. Пневмозажим есть в модели Прайм Плюс.

Смотрите на четыре параметра. Зона просмотра и диапазон измерения по осям X и Z определяют, какой инструмент прибор вообще сможет измерить. Для фрез и свёрл небольшого диаметра достаточно базового диапазона,для крупных расточных головок и длинного инструмента нужен запас по оси Z. Оптика и увеличение. Камера с 40-кратным увеличением показывает режущую кромку на мониторе и позволяет работать с радиусом и износом кромки, а не только с габаритами. Программное обеспечение. Базовое ПО закрывает вылет, диаметр и радиус. Расширенное добавляет угол в плане, контроль биения, режим реального изображения и автоматическое определение кромки. Полное ПО нужно,если прибор будет работать с широкой номенклатурой инструмента. Интеграция со станком. Уточните, в каком формате ваша стойка ЧПУ принимает данные инструмента, — это определяет, как наладчик будет переносить измерения.

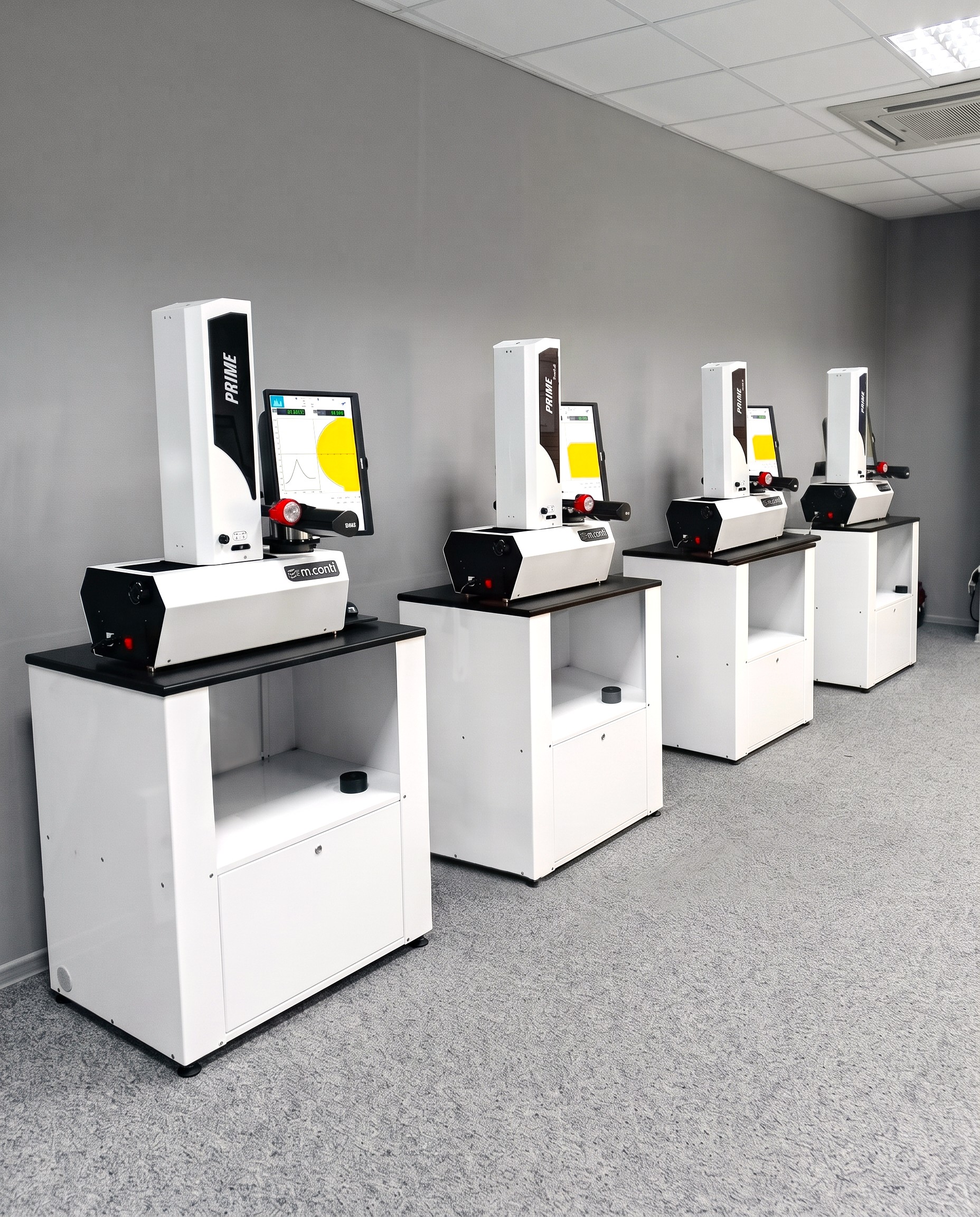

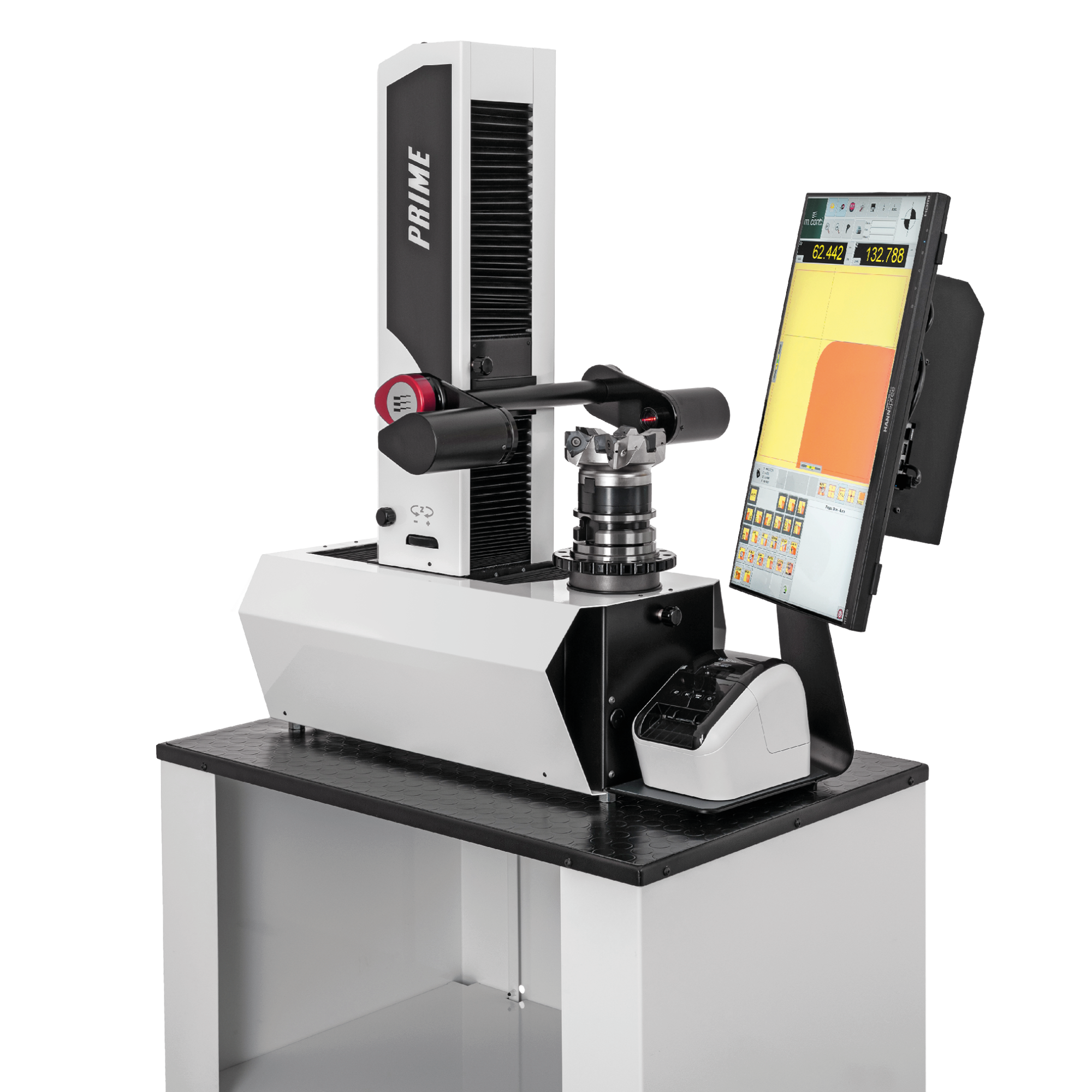

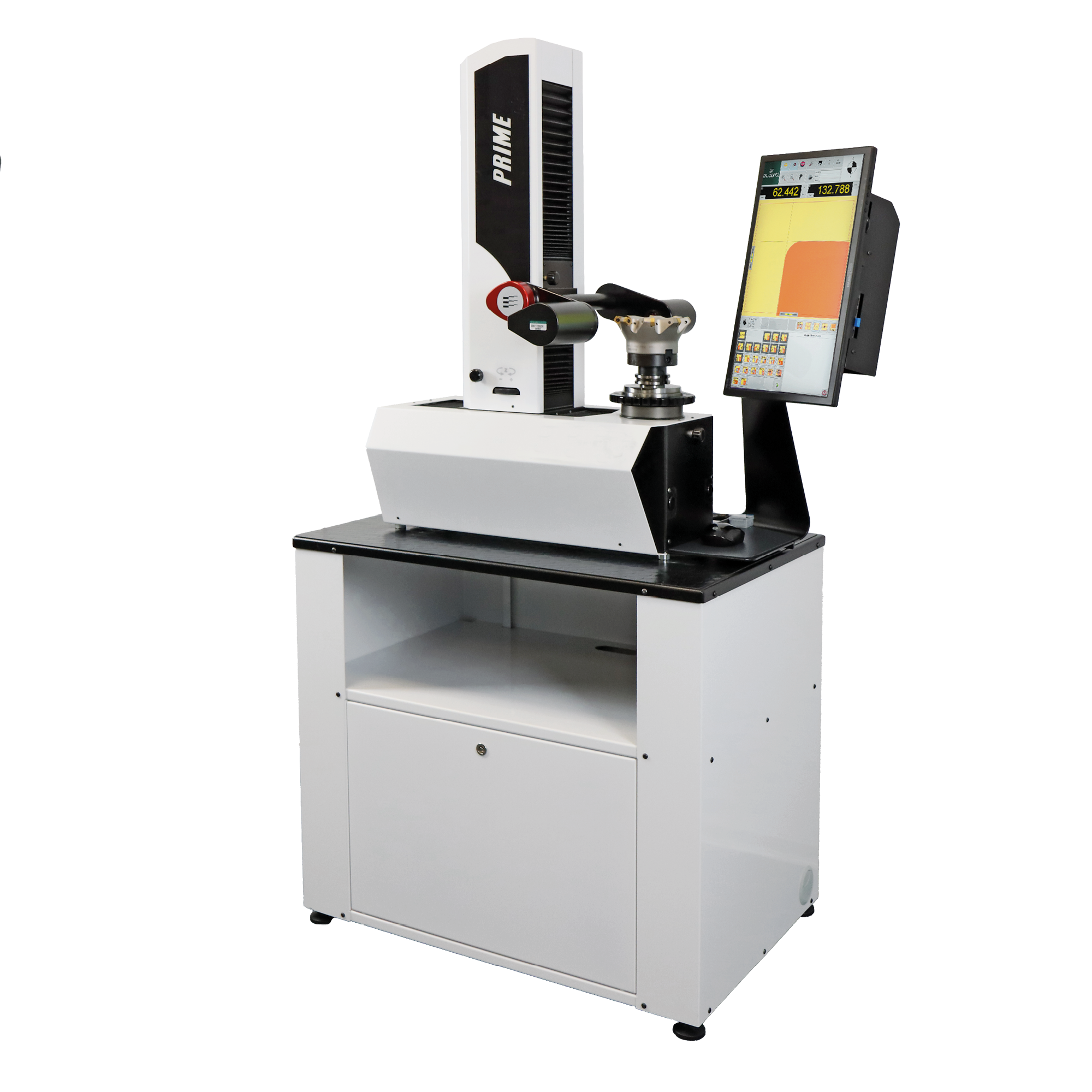

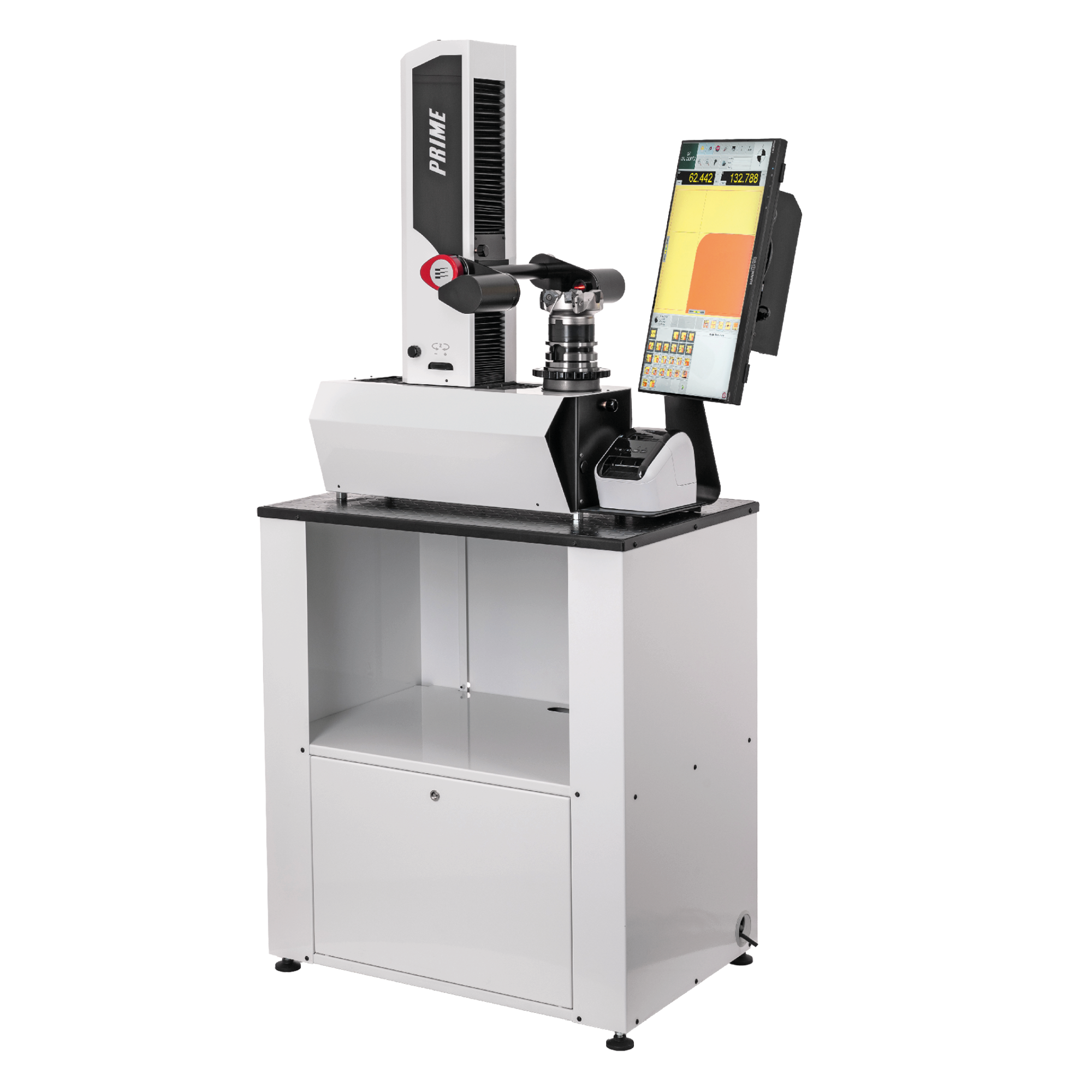

Прайм — базовая модель для большинства задач: зона просмотра 5 × 5 мм,диапазонпо X до 320 мм,по Z до 400 мм, камера CMOS с 40-кратным увеличением. Прайм Плюс отличается пневматическим зажимом инструмента. Мега Прайм — та же измерительная база в расширенной комплектации: оптимизированная рабочая станция и увеличенная зона просмотра. Лидер Плюс — модель с расширенным ПО: измерение вылета, диаметра, радиуса кромки и угла в плане, режим реального изображения и контроль инструмента. Перформанс — старшая модель с полным программным обеспечением.
